检测范围

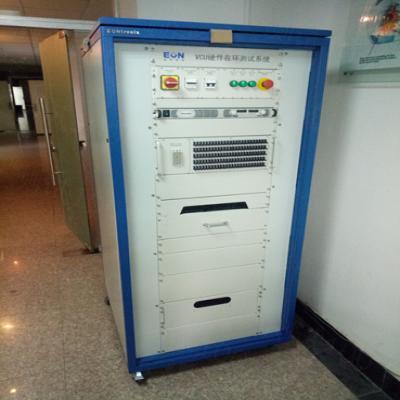

该系统平台用于新能源汽车VCU控制功能测试验证，适用于当前主流的先进测试流程和方法，开放平台具有后续扩展的能力。测试系统提供软、硬件基础环境，实时运行整车模型，并通过接口板卡连接整车控制器，模拟整车控制器在不同工况下的工作环境，实现控制算法验证和故障诊断测试
仪器参数
系统搭建使用PXI系统技术，PXI系统由三个基本部分组成——机箱、控制器和外围模块。机箱中具有高性能的PXI背板，该背板包括PCI总线，定时总线以及触发总线。NI的AO板卡可控制输出±10V电压信号，输出的模拟信号，从右上角接口输入经过驱动放大电路，可以保持输出电压不变，使驱动能力提高到150mA。NI的DIO系列板卡或RIO系列板卡可控制输出或测量5V数字电平，输入输出方向上位机可配置。
输出的5V数字信号时，经过隔离电路，将数字电平拉到±5V、±12V、±15V或外部参考电源电平。
仪器特色&服务特色
为vcu的开发提供HIL测试，MIL测试
